Гидравлический дровокол своими руками

Гидравлический дровокол

При подготовке к отопительному сезону, немаловажным инструментом является дровокол гидравлический по другому его называют дровокольный станок. Этот инструмент весьма ускорит скорость заготовки дров, и облегчит физические затраты на их заготовку.

Применение гидравлического дровокола

Дровоколы, как механического, так и гидравлического типа широко применяются в небольших индивидуальных хозяйствах. Главной работой гидравлического дровокола является раскол древесины разнообразных сортов. Ручные аналоги, топор и колун, требуют наличие определенных навыков, большое количество трудозатрат и при этом часто выходят из строя. Автоматические устройства не гидравлического типа также весьма ненадежны и выходят из строя из-за неправильного распределения нагрузки.

Устройство и принцип работы

Дровокол гидравлический состоит из следующих основных частей, указанных на рисунке:

  • Рама
  • Лезвие
  • Толкатель
  • Масляный бак
  • Масляный насос
  • Мотор
  • Гидроцилиндр

Есть два основных вида дровоколов:

  1. Горизонтальный дровокол гидравлический, занимает меньше места, заводские версии оборудуют колесами для передвижения по рабочей области. Чурка располагается вертикально. Существуют модели, когда чурка двигается к ножу, и на оборот, нож двигается к чурке. С управлением таким типом устройства справляется один оператор. Возможна простая модернизация заводской версии, это замена ножа на “Х” подобный, тем самым при первой же итерации раскол чурки будет происходить на четыре части.
  2. Вертикальный дровокол гидравлический. Более габаритный, наиболее часто используемый вид, так как такие дровоколы обладают более большой мощностью. Чурка загружается вертикально. Чаще всего используются модели, в которых нож находится в неподвижном состоянии, а чурка давит на нож и раскалывается. Но существую обратные модели, где нож давит на чурку.

Оба вида актуальны и приемлемы для работы. Выбор типа устройства зависит от наличия пространства, а также доступных материалов, если мы создаем гидравлический дровокол своими руками.

Основные характеристики гидравлического станка колки дров

На рынке представлено множество различных моделей гидравлических колунов. Такие станки в наш век автоматизации ручного труда очень популярны. Для того чтобы лучше ориентироваться в великом множестве моделей дровоколов разберем их основные характеристики.

Основные характеристики дровоколов:

  • Давление на чурку. Для колки обычных дров таких как хвоя, береза, осина вполне хватит 100 – 200 Бар в пересчете на силу получаем где-то 50-60 кН.
  • Вид привода. Существует два вида: бензиновые и электрические. Бензиновый привод мощнее своего собрата, подойдет если вы собираетесь использовать дровокол в разных местах, скажем рубить дрова прямо на делянке, и вывозить уже готовый продукт. Электрический привод подойдет тем, кто колет дрова в гараже или сарае с проведенным в него электричеством. Электрический привод дровокола хоть и слабее по мощности, зато не производит неблагоприятных выбросов в окружающую среду, и обеспечивает комфортную работу в помещении.
  • Мобильность. Есть версии станков, оборудованные под прицеп, или просто на просто компактные, есть громадные станки перемещение которых не ликвидно. Выбирайте с умом версию которую вам нужно. Если у вас цех по колке дров, то можно покупать дровокольный станок не мобильный. Если же вы заготавливаете дрова просто для себя раз в год в таком случае лучше мобильный станок, который можно убрать на время в гараж.
  • Максимальный диаметр раскалываемой заготовки. Тут все просто чем больше, тем лучше. Для дачи и дома вполне подойдет диаметр 350 мм.
  • Длинна раскола. Этот параметр на некоторых моделях колунов регулируется. Но если вы берете колун под баню или дачу можно просто подобрать нужный размер длинны раскола. Колуны с регулятором длинны подойдут для промышленного производства дров под разные типы печей.
  • Цена. Цены заводских моделей начинаются от 50 000 рублей и доходят до 500 000 рублей. Тут все зависит от выбранных характеристик и толщины кошелька. Гидродровокол для дома и дачи обойдется в 100 000 рублей.

Как сделать дровокол гидравлический своими руками?

Основные этапы разработки станка своими руками:

  1. Тип устройства (вертикальное, горизонтальное). Прежде чем приступать к проектированию самодельного дровокола нужно определится с функциями, которые он должен выполнять и схемой по которой он будет функционировать. Для частного сектора, подойдут станки вертикального устройства. Их производительность ниже но они занимаю намного меньше места, и их изготовление вполне доступно обычному человеку. Но это не значит, что самостоятельно нельзя сделать дырокол горизонтального типа.
  2. Тип привода (бензиновый, электрический, ручной). Далее следует определиться с типом привода для дровокола. Бензиновый привод обеспечит самодельному гидравлическому колуну мобильность, и возможность применения прямо на делянке где производится рубка леса. Электрический мотор на много проще подключить к насосу, а также проще управлять им. Электромотор экологически чище бензинового, но сильно зависим от наличия электроэнергии, а значит весьма немобилен.
  3. Устройство ножа (клин, нож, икс образный нож). Нож, раскалывает полено на две части. Икс образный нож, колет полено на 4 части. Конусообразный клин. Колет полено на несколько частей. Обязательно попадание клина в центр заготовки, иначе колка будет не эффективной.
Читать так же:  Мотокоса Echo (Эхо): обзор моделей, характеристики

Самый простой в устройстве и исполнении, самодельный дровокол на основе автомобильного домкрата. Такой станок вообще не требует внешнего привода. При таком устройстве чурка колется за счет усилия домкрата. Внизу рамы станка устанавливается домкрат, и при помощи его усилия чурка поднимается вверх. В верху рамы установлен нож, чурка давит на нож, за счет чего заготовка раскалывается на части.

Самодельные дровоколы на основе домкрата с ручным приводом обладают низкой производительностью, и колка дров икс образным ножом в таких устройствах весьма затруднительна. Также раскол одной заготовки занимает значительное время. Так что рассмотрим станки на основе бензинового или электропривода.

Первым делом нужно сделать раму. Рама представляет собой балку, оптимальная ширина которой представляет 10-15 см.

На раму с одной стороны крепится нож, виды ножей описаны выше, но я рекомендую использовать икс образный нож для обеспечения максимальной производительности станка. Также следует предусмотреть перемещение ножа по раме, это обеспечит регулировку длинны заготовки, которую можно будет расколоть на самодельном дровоколе.

С другой стороны, на раму крепится гидроцилиндр, он закрепляется над рамой на высоте 6-7 см. На конце штока следует установить толкатель из листа метала, толщина которого находится в пределах 8-10 мм. Далее на раму крепится привод, управляющий блок и бак под масло. Все это соединяется шлангами высокого давления.

Видео работы вертикального станка по колке дров

Как правильно сделать дровокол своими руками: чертежи, фото, инструкции разных типов

Множество отопительных устройств для загородных построек функционируют на дровах. В 19-ом столетии рубка дров осуществлялась вручную, но с созданием механических дровоколов труд человека заметно облегчился. Самые первые приспособления были паровыми, и их невозможно было соорудить на дому. В настоящее время можно собрать дровокол своими руками. Чертежи, фото, инструкции помогут это сделать без особых проблем.

Читайте в статье

Как выбрать дровокол: особенности изделия

Если в хозяйстве нужен дровокол, то важно решить: покупать ли готовое изделие или собрать его своими руками. При реализации последнего варианта потребуются определенные инструменты и навыки. Например, вы можете изучить каталог комплектующих для винтовых и конусных дровоколов на oDrova.ru и собрать самостоятельно надежный и производительный агрегат.

Другие варианты оборудования работают по принципу – мотор перемещает на полено специальные ножи, при оказании давления на которые бревно раскалывается. Чтобы создать качественное изделие стоит изучить информацию, как сделать дровокол своими руками и какой тип устройства лучше выбрать.

Установок работающих по данному принципу очень много и они различаются друг от друга по отдельным признакам:

  • по методу укладки бревна. Есть вертикальные и горизонтальные механизмы. Устройства вертикального типа считаются более мощными и могут работать с толстыми бревнами, но для кривого полена стоит выбрать горизонтальный прибор;
  • максимально возможные значения укладываемых дров. В зависимости от этого фактора оборудование делится на промышленное и бытовое;
  • типы привода. Для бытового использования достаточно применить электрический агрегат с мощностью около 2,5 кВт.

Кроме того, значение имеет масса бытового инструмента. Подобное изделие можно сконструировать самостоятельно.

Классификация дровоколов

Чтобы разобраться с чертежами, фото и инструкциями дровокола созданного своими руками, следует знать, какие есть разновидности данных устройств.

Классификация дровоколов производится с учетом типа привода:

  • простой вариант на бензиновом или дизельном топливе, который отличается автономностью и высокой эффективностью;
  • для малых объемов рекомендуются устройства механического типа;
  • к стационарным вариантам относятся модели, функционирующие на электричестве.

По конструктивным особенностям и принципу колки, дровокол бывает следующих видов:

  • электрический дровокол с вертикальным расположением полена;

Для применения в быту стоит выбрать гидравлические и винтовые варианты дровокола своими руками. Видео демонстрирует, как сделать такие изделия самостоятельно.

Характеристики моделей с конусообразным колуном

В электрических и дизельных аппаратах задействуется колун в виде конуса, который раскалывает ствол при помощи механического давления и за счет передвижения наконечника колуна. При этом не затрачиваются большие усилия и расход топлива минимален.

Основная конусная деталь

Аппарат состоит из следующих частей:

  • мотор с мощностью 1,5 кВт, количеством оборотов около 400 и напряжением не более 380;
  • станина представляет собой настольную поверхность, куда складываются дрова;
  • редуктор применяется для контроля за оборотами.

Работа конусного дровокола

Если решите делать такой дровокол своими руками, то чертежи, фото, инструкции к нему будет легко найти на страницах интерьера, а все составляющие можно найти по доступной цене. Подобные аппараты применяются для небольших котельных, бань и загородных усадьб.

Читать так же:  Обзор снегоуборщиков Huter SGC 8100 и 8100С

Особенности гидравлического дровокола

При помощи гидравлической модели можно обработать значительный объем сырья за кратчайшие сроки. Работа аппарата выполняется за счет двигателя и насосного гидравлического оборудования.

При сборке такой модели, стоит учитывать некоторые особенности:

  • расположение бревен по вертикали или горизонтали;
  • допустимые размеры;
  • габариты цилиндра и особенности мотора, которые влияют на мощь раскалывания сырья;
  • мощность мотора.

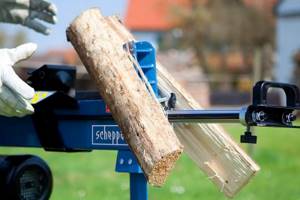

Работа гидравлического устройства

Подобный агрегат соорудить труднее, чем винтовое изделие. У данного аппарата производительность выше, его можно применять не только в бытовых целях, но и коммерческих.

Нюансы реечного варианта

В реечном устройстве колун фиксируется к рейке, которая перемещается при помощи зубчатой передачи. Бревно устанавливается между упорным устройством и колуном. Раскол бревна производится при надавливании на специальную ручку оборудования. После этого шестерни крепко сцепляются, а рейка с колуном передвигается вперед к бревну.

Комплектующие для реечной модели

Обратное перемещение сдвигает колун в исходное положение, и расколотое полено убирается. Подобный аппарат функционирует от электрического мотора и не требует сложного обслуживания.

Для реечного агрегата важными считаются такие параметры:

  • возможная длина полотна;
  • разновидность колуна;
  • сила, которая применяется к заготовке.

Самодельная конструкция

Пошаговые инструкции: особенности сборки

В домашних условиях можно собрать любой дровокол своими руками: чертежи, фото, инструкции помогут сделать это правильно. К каждой модели требуется отдельный подход.

Как производится сборка реечного дровокола своими руками: наглядные чертежи, инструкции и фото

Из описания видно, что реечную конструкцию можно смонтировать своими руками. Для этого стоит придерживаться определенных рекомендаций и последовательности работ:

Реечный агрегат лучше оборудовать устройством укладки горизонтального направления, которое делается в виде желоба.

Особенности монтажа гидравлического дровокола своими руками: простые инструкции, чертежи и фото

Сборка гидравлической модели отличается сложностью из-за механизма. Понадобится найти масляной бак, специальный цилиндр, узел управления потоками жидкости и насосным оборудованием.

Устройство гидравлической модели

Прежде всего, делается рама. Ее лучше монтировать на колеса или шасси, чтобы перемещать устройство в нужное место. На раму крепится основная гидравлическая часть. Вместо ножа приспосабливается конусный клин, который перемещается к бревну при помощи центрального винта.

Принципиальная схема гидравлического агрегата

Большей производительностью характеризуются колуны с двигателями. Для их монтажа требуется гидроцилиндр, бак для масла, блок управления и электродвигатель. Подобное устройство работает быстрее, чем механизм с домкратом. При этом требуется меньше усилий.

При помощи кнопки управления передается команда распределительному устройству на подачу жидкости в полость цилиндра. В результате этого, упорная пятка передвигается в нужном направлении.

Основные узлы агрегата

Подобная конструкция не обладает большой скоростью работы, но отличается определенным удобством.

Полезная информация! Чаще всего, гидравлическая установка берется от трактора. Также используется двигатель с бензиновым приводом.

Как соорудить модель винтового дровокола своими руками: чертежи

Проще всего самостоятельно собрать винтовой агрегат. Для этого нужно купить винтовой конус для дровокола. Также понадобится мощный двигатель, крепкая станина, понижающий редуктор и вал.

Так работает самодельный агрегат

Прежде всего, к станине монтируется двигатель и редуктор. На вал крепится конус, а сам механизм подключается к понижающему редуктору с помощью мотора. При сборке следует учитывать важные моменты:

  • насадку нельзя напрямую монтировать к мотору;
  • если нет навыков электрика, то электрические механизмы должен делать высококвалифицированный специалист;
  • ременная и цепная передачи защищаются специальным кожухом;
  • минимальная скорость вращения колуна – 250-300 оборотов в минуту.

Самодельная винтовая модель

Подобный тип дровокола работает с помощью вращающегося металлического конуса, раскалывающего бревна за счет специальной резьбы. При сборке винтовой модели с конусообразным колуном необходимо правильно подобрать конус в зависимости от используемых бревен. Основание для устройства имеет вид рабочей площадки с закрепленным валом колуна. К столу приваривается киль, позволяющий избегать попадания частиц под вращающийся механизм. Монтируются силовые опоры, и колун устанавливается в рабочее положение. Затем подсоединяется двигатель.

Устройство простой самодельной установки

Пользуется популярностью модель дровокола с двигателем от стиральной машины. Можно использовать три типа моторов: асинхронные, коллекторные или с электронным управлением. Самым распространенным вариантом считаются асинхронные моторы. В старых моделях есть отдельная обмотка для запуска.

Двигатель от стиральной машины отлично подходит для сооружения дровокола

Чем отличается заводская модель от самодельной?

Дровокол можно изготовить не только своими силами, но и купить в готовой сборке. Разница заключается в цене. Мощные модели могут стоить до 90 тысяч рублей. В некоторых случаях дешевле купить материалы и изготовить агрегат самостоятельно. Основное достоинство заводской сборки в том, что не надо тратить лишние силы и время. Готовый агрегат просто покупается в магазине.

Читать так же:  Тяжелые мотоблоки российского производства

Но самодельное устройство можно настроить так, как будет удобно. При этом устанавливается любой двигатель, определенный тип передачи и устройство под любые размеры дров. Обойдется самодельная конструкция в несколько раз дешевле заводской. Имея необходимые материалы можно создать своими руками вариант механического пружинного дровокола. На чертежах можно посмотреть основные моменты монтажа. По внешнему виду устройства, сделанные своими руками, проигрывают заводским моделям.

Подводя итоги, можно сказать, что самодельные варианты обойдутся дешевле покупных конструкций и превосходно подходят для использования в домашних условиях.

В таблице представлены некоторые модели и их цены:

Гидравлические дровоколы для любого бюджета

Дровокол гидравлический или дровокольный станок – средство автоматизации заготовки дров. Чаще всего гидравлический дровокол называют «механическим колуном». Причем создано множество моделей руками домашних мастеров и квалифицированных инженеров.

Применение и принцип работы

Дровоколы механические и гидравлические используют в частных хозяйствах, либо в небольших производственных цехах по обработке дерева. В любом месте станки выполняют механическую раскряжевку, а также раскол древесины различных пород.

Ручной инструмент для колки и раскряжевки очень часто ломается, да и требует сноровки, усилий и времени. Станки и установки иного, негидравлического типа очень часто ломаются из-за неравномерной нагрузки.

Дровоколы гидравлические, сделанные на заводе или своими руками, не из-за рекламы набирают свою популярность. Дело в том, что в любом устройстве такого типа нагрузки, достигающие 10 тонн, подаются постепенно, с нарастанием силы., что сохраняет и двигатель, и масляный насос от перегрузок и поломки.

Дровоколы заводские

Рынок строительной аппаратуры предлагает несколько десятков моделей дровоколов гидравлических в ценовой категории от 10 до 200 тысяч рублей. Важно знать, что цена зависит от:

  • веса;
  • мощности;
  • усилия;
  • типа двигателя;
  • максимума для длины полена;
  • напряжения (модели с электрическим двигателем).

Источники питания для двигателя подразделяются на 2 категории.

Электродвигатель. Этот преобразователь энергии оказывает действие на насос. Причем электродвигатель используют в самых примитивных, бытовых станках. Обслуживать такие модели очень просто, да и использовать в том же гараже или сарае можно, учитывая экологическую безопасность. Собранные своими руками или в цеху, модели с электродвигателями проще всего подготовить к работе, разрешено даже переносить вручную. Основной минус – не функционируют без электропитания.

Бензиновый двигатель. Устанавливается на мощные модели, которые можно транспортировать на место заготовки дров. Дровокол на бензине, как правило, тяжелее, дороже и мощнее. Но он и функциональнее благодаря мобильности и большей мощности.

Дровоколы самодельные

Чаще всего используются для бытовых нужд при подготовке к отопительному сезону. Причем уровень инженерной мысли сельского работника может подвигнуть на создание бытового и профессионального оборудования.

В этом случае, с бытовым все ясно, но профессиональный станок может работать в линию. Проще говоря, еще иметь функцию подачи, торцовки, выгрузки.

Все желающие самостоятельно создавать аналогичные установки для облегчения труда могут ознакомиться в сети с чертежами, схемами и видео-инструкциями. Примером хорошего гидравлического дровокола, собранного своими руками, послужит данное видео:

Что входит в конструкцию гидравлического дровокола?

Гидравлический дровокол, созданный своими руками должен состоять из определенных частей. Части лучше составлять по значимости, а начинают от:

  • станины;
  • упора цилиндра;
  • клиновидного лезвия (или лезвий);
  • насоса;
  • распределителя давления жидкости;
  • масляного бака;
  • двигателя или мотора.

А как собирают своими руками?

Простейший способ для сбора рабочего дровокола начинается со сварки рамы, которую нужно закрепить на платформе. Нижняя часть платформы оснащается автомобильным домкратом (как минимум).

В верхней части рамы обязательно рассчитывают разъем. Он нужен для колки чурок разного диаметра и различной длины.

Дровокол на фото создан своими руками, но рассчитан уже на промышленный объем. В нем более сложная конструкция, которая обязательно состоит из гидравлического домкрата на станине стационарного (непереносного) типа. Создание данной установки требует слесарного навыка, расчета техники безопасности. Пусть, на первый взгляд, агрегат и не сложен, но работа оператора с халатным отношением приведет рано или поздно к несчастному случаю.

Из-за экономии времени и ресурса были созданы клиновидные ножи с 4-8 лопастями. Дело в том, что стандартный нож делит чурку на 2 части, а эта модель обрабатывает в один заход любое полено.

Гидравлический дровокол, сделанный своими руками, на повышенных мощностях (привод от трактора, бензиновый двигатель) должен оснащаться клиновидным ножом с 4 лопастями, как минимум.

Дровокол гидравлический промышленный с подъемом бревна — видео
